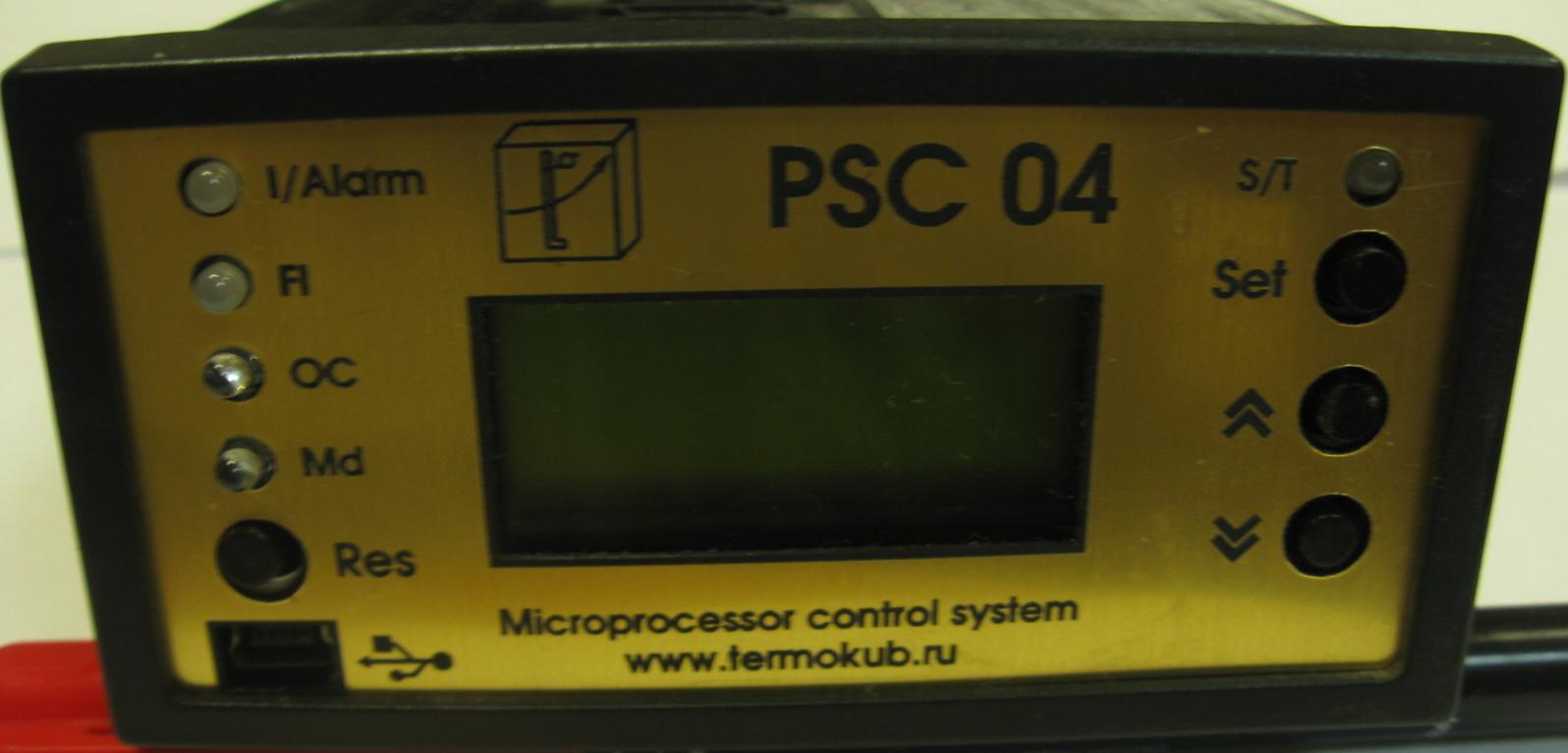

PSC 04

PSC 04 – микропроцессорный блок управления предназначен для управления процессами  в автоматическом режиме.

Алгоритм работы модуля определяется параметрами, которые могут быть изменены пользователем или сервисной службой. Значения параметров сохраняются в энергонезависимой памяти прибора даже в случае длительного отключения электропитания. В алгоритме работы модуля предусмотрен контроль герметичности газовых клапанов. Модуль так же имеет последовательный выход с интерфейсом RS485, позволяющий получать данные о работе горелки (котла), а так же управлять им. Кроме того он имеет USB интерфейс. Опционально может поставляться Ethernet интерфейс.

Контроллер PSC04 построен на базе процессора LPC2368 Фирмы NXP. Это 32 разрядный процессор с ядром ARM7 и тактовой частотой 72МГц, с флэш памятью 512кБ и СОЗУ 58кБ. ЦАП (10бит) -1 шт., АЦП (10бит) - 6шт, с наличием CAN шины. Контроллер может поставляться с энергонезависимой памятью, от 256 байт до нескольких мегабайт (зависит от варианта поставки) в которую записываются все параметры и настройки контроллера. Контроллер имеет встроенные часы реального времени с питанием, как от основного источника, так и от резервной батареи на борту контроллера. Батарея питания необходима только для питания часов реального времени и не влияет на остальную работу контроллера.
